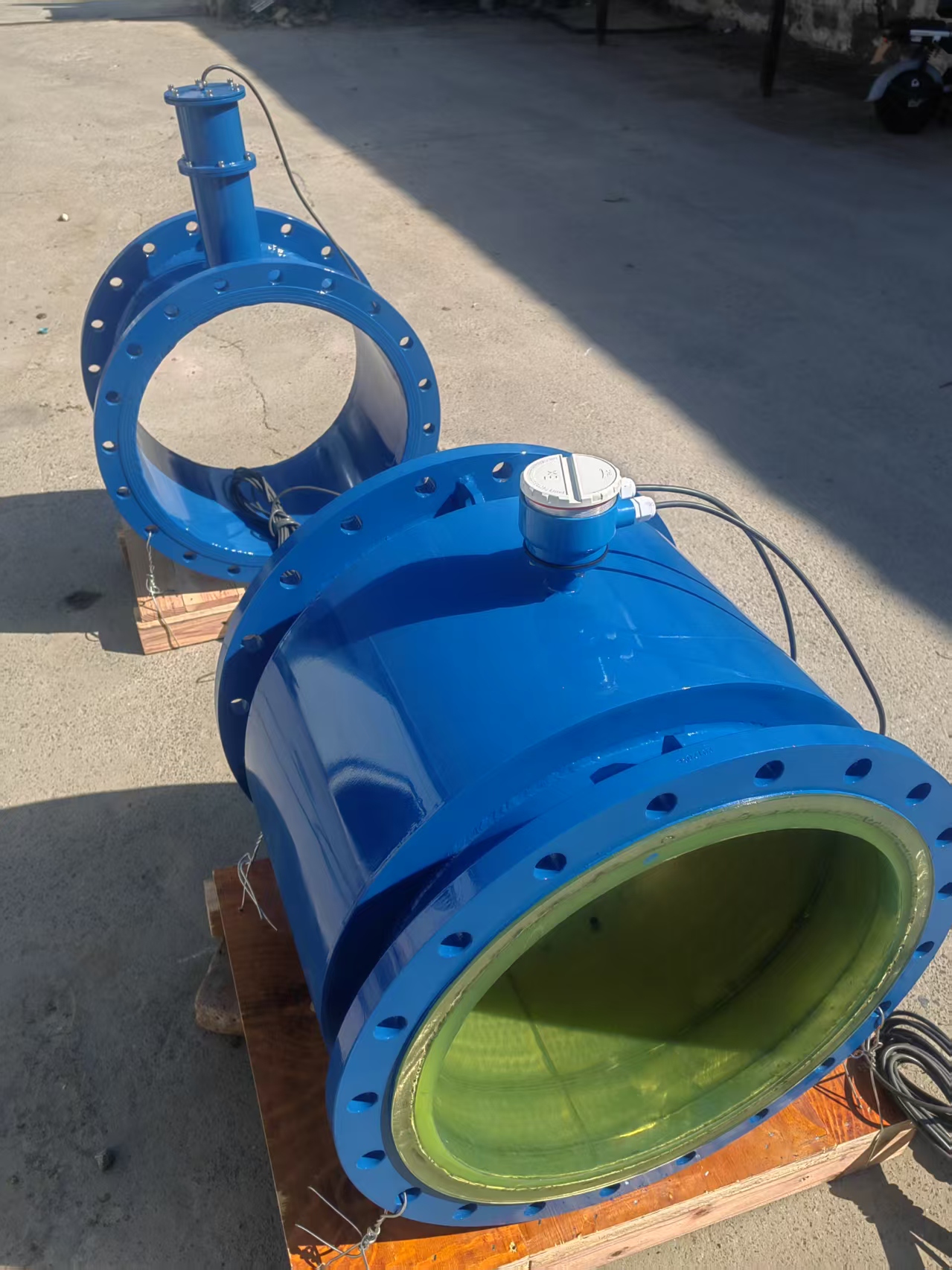

在市政排水、工業廢水處理等非滿管工況中，氣液分層與流態紊亂是導致測量誤差的核心難題。非滿管電磁流量計需通過液位-流速同步測量技術、抗干擾電極設計及智能算法修正實現精準計量。以下是選型技術要點全梳理：

    一、抗氣液分層：液位測量技術

    接觸式：通過電極電阻變化檢測液位，但易受介質電導率波動影響（如含雜質廢水）。

    非接觸式：采用超聲波或雷達液位計，獨立于流量測量系統，避免電導率干擾。

    數據：某化工企業采用超聲波液位計+電磁流量計的組合方案后，液位測量誤差從±15mm降至±2mm，流量測量精度提升至±2.5%。

    二、抗流態紊亂：流速重構與智能濾波算法

    分區流速重構技術

    原理：將管道橫截面劃分為多個區域（如中心區、邊壁區），通過多電極陣列分別測量各區域流速，再通過加權平均計算整體流速，修正因流態紊亂導致的局部流速偏差。

    案例：某排水管道在暴雨工況下流態紊亂，采用分區流速重構技術后，流量測量誤差從±12%降至±2.5%。

    選型建議：確認儀表是否支持分區流速重構功能，并驗證其分區數量（建議≥8個）與算法適應性。

    自適應數字濾波算法

    技術要點：

    低通濾波：濾除高頻噪聲（如氣泡擾動引起的信號波動）。

    卡爾曼濾波：通過狀態估計修正流態紊亂導致的瞬時流量跳變。

    效果：某廢水處理廠采用自適應濾波算法后，流量信號波動范圍從±8%降至±2.5%，穩定性顯著提升。

    三、關鍵技術參數選型指南

    精度與量程

    精度等級：市政排水等一般工況可選±2.5%

    量程比：建議選擇量程比≥10:1的型號，以適應液位波動范圍（如從20%管徑至滿管）。

    流速范圍

    zui小流速：需≥0.05m/s，避免低流速下信號噪聲比過低。

    zui大流速：根據管道設計流速選擇，一般不超過10m/s（防止襯里磨損）。

    電極與襯里材料

    電極材料：

    316L不銹鋼：適用于一般廢水，成本低。

    哈氏合金（HC）：耐氯離子腐蝕，適用于海水、含鹽廢水。

    鈦合金：耐強酸腐蝕，適用于化工廢水。

    襯里材料：

    氯丁橡膠：耐磨性一般，適用于清水、污水。

    聚四氟乙烯（PTFE）：耐腐蝕性優異，適用于酸堿廢水。

    陶瓷：耐磨性極佳，適用于含顆粒礦漿。

    防護等級與防爆要求

    防護等級：

    IP65：室內安裝，防塵防水。

    IP68：地下或露天安裝，可短期浸水。

    四、典型應用場景選型案例

    市政排水管道

    工況：DN600管道，液位波動±40%，含少量氣泡。

    選型：

    電磁流速儀+超聲波液位計。

    精度±2.5%，量程比10:1。

    電極材料316L不銹鋼，襯里氯丁橡膠。

    效果：實現穩定測量，年維護次數從12次降至2次。

    化工廢水處理

    工況：DN300管道，含5%鹽酸，流態紊亂。

    選型：

    分區流速重構技術（8分區）+濾波算法。

    精度±2.5%，電極材料哈氏合金，襯里PTFE。

    效果：流量測量誤差從±10%降至±2%，滿足工藝控制需求。

    五、選型避坑指南

    誤選普通電磁流量計：普通型號在非滿管狀態下會因電極暴露或面積計算錯誤導致測量失效，必須選擇專用非滿管型號。

    忽視液位測量精度：液位誤差會直接傳遞至流量計算結果，需驗證液位測量精度（建議≤±2mm）。

    未考慮流態適應性：在流態紊亂工況下，需優先選擇支持分區流速重構或自適應濾波的型號。

    忽略安裝條件：需確保前后直管段分別≥5D和2D，避免湍流影響測量穩定性。
